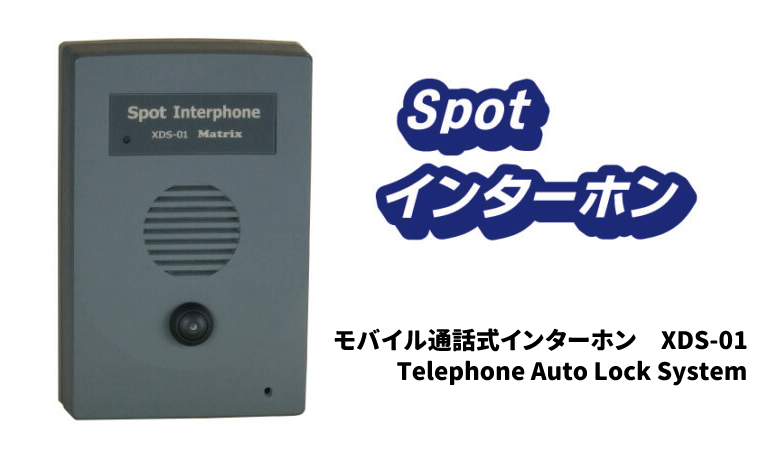

Spotインターホン XDS-01

特徴

本装置は、電話回線から発信して使用するインターホンです。呼び出し先が1ヶ所のみの スモールオフィスや施設で使用します。通常のインターホンと違い、次の機能を有しています。

  • 呼び出しボタン1つで、電話が可能、電気錠の解錠を遠隔操作
  • 後付けでも低価格で、容易に設置

一般電話回線の代わりに、携帯のかけ放題プランを利用することも可能です。
かけ放題のプランについて

操作方法

インターホンを使用する為の基本的な操作方法です。

  1. 来客が呼出ボタンを押すと、登録した電話番号にダイヤルします。
  2. 電話を取ると、来客とインターホンを通して通話する事ができます。
  3. 通話中に電話機で*ボタンを1秒程度押すと電気錠を解錠します。

設定方法

設定は次の2つの方法でできます。

  1. インターホンへ電話を掛けて設定する(トーン信号による設定)
  2. インターホンとパソコンをシリアルケーブルでつないで設定する

仕様

項目内容備考
電源電圧AC100V(50Hz 60Hz)
ACアダプタ出力12V
ACアダプタケーブル1.5m
消費電力1W(TYP)最大2W
リレー接点出力端子2
リレー接点出力定格最大24V 1A絶対に定格を超えないでください
設定方式・電話をかけDTMF(トーン)信号で設定
・シリアル
制御方式電話機からDTMF(トーン)信号で制御音声ガイダンスあり
使用環境温度0~40℃
(湿度20~80%)
ただし結露なきこと
サイズ(W x H x D)100 x 152 x 46 mmねじ突起物を含まず
質量350gオプション含まず
資料ダウンロード

XDS-01パンフレット

XDS-01 取扱説明書

XDS-01 設置説明書
